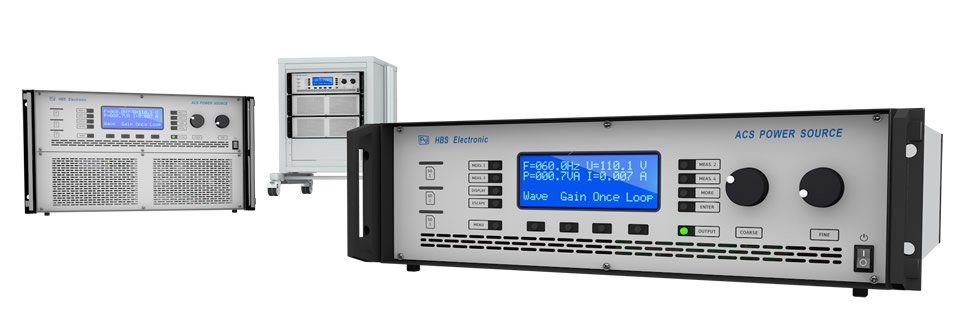

ACS PS-Serie
ACS PS-Serie
AC/DC Spannungsquellen
Standard | Option
       Eigenschaften
  • 1- bis 3-phasig
  • Simulation von Versorgungs- und Bordnetzen
  • Erzeugung von Netzstörungen und -unterbrechungen
  • Spannung, Frequenz und Strombegrenzung frei einstellbar
  • Wave-Option zur Generierung freier Kurvenformen
  • Anzeige- und Messgrößen: Ueff, Ieff, f, P, S, PF, Ipk
  • Phasengetriggertes Einschalten
  • RS-232-Schnittstelle mit Steuersoftware ACS Control

  • AC- und DC-Betrieb
  • Frequenzbereich 1 Hz - 500 Hz (optional bis 2 kHz)
  • Ausgangsspannung 0 V - 300 V AC, 0 V - 425 V DC
  • Spannungsbereich bis 500 Veff (Option HV), bis 750 Veff (Option XHV)
  • Klirrfaktor 0,1% (lineare Endstufe)
  • Lasteinheit für Rückspeisebetrieb (optional)


Modelle Leistung Phasen Frequenz AC-Spannung AC-Strom Peak-Strom
ACS-0400-PS 400 VA / 500* VA 1 1 Hz - 500 Hz 0 V - 150 V / 0 V - 300 V 3 A / 1,5 A 8 A
ACS-0800-PS 800 VA / 1.000* VA 1 1 Hz - 500 Hz 0 V - 150 V / 0 V - 300 V 6 A / 3 A 20 A
ACS-1600-PS 1.600 VA / 2.000* VA 1 1 Hz - 500 Hz 0 V - 150 V / 0 V - 300 V 12 A / 6 A 40 A
ACS-2200-PS 2.200 / 2.750* VA 1 1 Hz - 500 Hz 0 V - 150 V / 0 V - 300 V 16 A / 8 A 60 A
ACS-3000-PS 3.000 / 3.750* VA 1 1 Hz - 500 Hz 0 V - 150 V / 0 V - 300 V 20 A / 10 A 80 A
ACS-4600-PS 4.600 / 5.750* VA 1 1 Hz - 500 Hz 0 V - 150 V / 0 V - 300 V 30 A / 15 A 100 A
ACS-6000-PS 6.000 VA 1 1 Hz - 500 Hz 0 V - 150 V / 0 V - 300 V 40 A / 20 A 120 A
ACS-1200-PS 3 x 400 VA / 500* VA 3 1 Hz - 500 Hz 3x 0 V - 150 V / 3x 0 V - 300 V 3x 3 A / 3x 1,5 A 3 x 8 A
ACS-2400-PS 3 x 800 VA / 1.000* VA 3 1 Hz - 500 Hz 3x 0 V - 150 V / 3x 0 V - 300 V 3x 6 A / 3x 3 A 3 x 20 A
ACS-4800-PS 3 x 1.600 VA / 2.000* VA 3 1 Hz - 500 Hz 3x 0 V - 150 V / 3x 0 V - 300 V 3x 12 A / 3x 6 A 3 x 40 A
ACS-6600-PS 3 x 2.200 / 2.750* VA 3 1 Hz - 500 Hz 3x 0 V - 150 V / 3x 0 V - 300 V 3x 16 A / 3x 8 A 3 x 60 A
ACS-9000-PS 3 x 3.000 VA / 3.750* VA 3 1 Hz - 500 Hz 3x 0 V - 150 V / 3x 0 V - 300 V 3x 20 A / 3x 10 A 3x 80 A
ACS-13800-PS 3 x 4.600 VA / 5.750 VA* 3 1 Hz - 500 Hz 3x 0 V - 150 V / 3x 0 V - 300 V 3x 30 A / 3x 15 A 3x 100 A
ACS-18000-PS 3x 6.000 VA / 3
